■产品概述

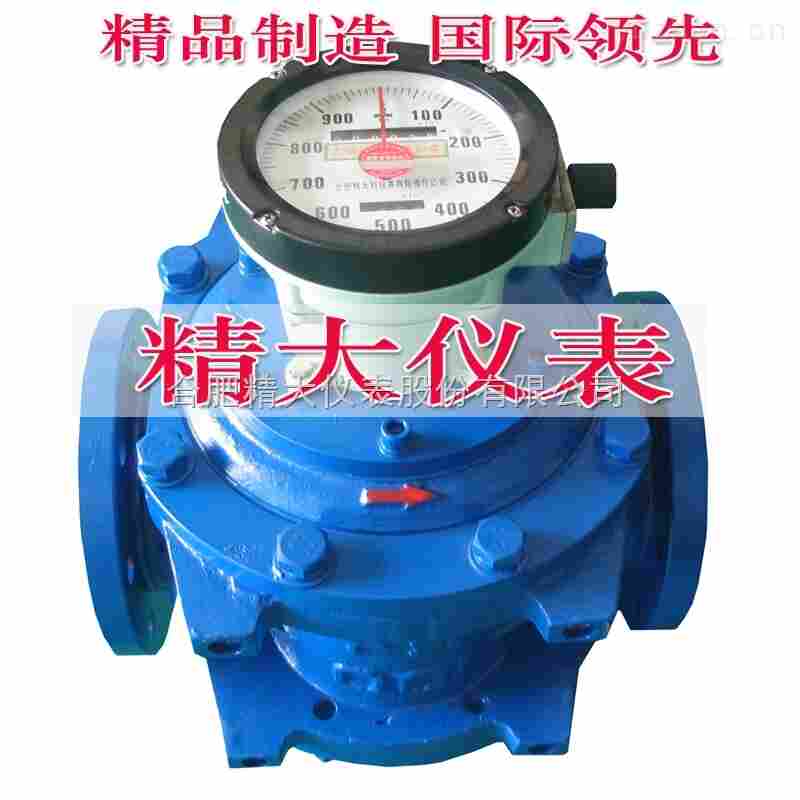

腰轮流量计是合肥精大仪表推出的一种容积式流量计，被称为LL腰轮流量计或液体腰轮流量计都可。腰轮流量计可以测量汽油、煤油、柴油等油品流量，并可以通过发信器将流量远传至二次仪表。精大仪表腰轮流量计设计新颖、外形美观、结构合理，具有重量轻、精度高、安装使用方便等特点，广泛应用于石化、电力、冶金、交通、以及商贸等部门对油品的计量。
精大仪表腰轮流量计，由壳体和计数器两部分组成，客户可根据具体计量介质选择适合自己的腰轮流量计产品。精大腰轮流量计可配置指针式计数器和电子数显型计数器，可现场显示也可远传控制。
■产品执行标准和许可证
本产品执行人民*标准JB/T9242-1999《容积式流量计通用技术条件》
Q/JD2004-2010《容积式液体流量计》（企业标准）
计量器具生产许可证：皖制01000018号，远传显示现场
防爆等级：ExiaⅡCT6，dⅡCT6
防护等级：IP66
■适应范围
LL-AL型铸铁腰轮流量计广泛用于各种油品及对铸铁材质不腐蚀液体介质的计量。
LL-EL型铸钢腰轮流量计用于高压、低腐蚀性介质的计量。
LL-LL型铸铝轻型腰轮流量计适用于低粘、低压、低腐蚀（如水等）介质的计量。
■技术参数
1.工作压力(MPa)：0.6、1.0、1.6、2.5、4.0
2.工作温度(℃）：LL-A系列（-20~+60），LL-E、L系列（-41~+60）
3.度等级：0.5级，0.3级，0.2级
4.流量范围（m³/h），如下表所示
|
公称通径(mm)
|
液体粘度(mPa.s)
2.0~150
|
液体粘度(mPa.s)
0.6~2.0
|
液体粘度(mPa.s)
2.0~150
|
液体粘度(mPa.s)
0.6~2.0
|
液体粘度(mPa.s)
2.0~150
|
液体粘度(mPa.s)
0.6~2.0
|
备注
|
|
25
|
0.6~6
|
1.2~6
|
1.2~6
|
1.5~6
|
1.5~6
|
2~6
|
具体参数欢迎咨询厂家
|
|
40
|
1.6~16
|
3.2~16
|
3.2~16
|
4~16
|
4~16
|
5~16
|
|
50
|
2.5~25
|
5~25
|
5~25
|
6~25
|
6~25
|
8~25
|
|
80
|
6~60
|
12~60
|
12~60
|
15~60
|
15~60
|
20~60
|
|
100
|
10~100
|
20~100
|
20~100
|
25~100
|
25~100
|
33~100
|
|
150
|
25~250
|
50~250
|
50~250
|
60~250
|
60~250
|
80~250
|
|
精度等级
|
0.5级
|
0.3级
|
0.2级
|
■主要构件材料及公称压力如下表
|
型号
|
壳体、前盖、后盖
|
盖板
|
腰轮转子
|
轴
|
轴套
|
公称压力(MPa)
|
|
LL-AL
|
铸铁
|
铸铁
|
铝合金
|
不锈钢
|
滚珠轴承
|
0.6、1.0、1.6
|
|
LL-EL
|
铸钢
|
铸铁
|
铝合金
|
不锈钢
|
滚珠轴承
|
2.5、4.0
|
|
LL-LL
|
铝合金
|
铸铁/不锈钢
|
铝合金
|
不锈钢
|
滚珠轴承
|
0.6、1.0、1.6
|
|
备注
|
特殊合同可以特殊设计
|
■腰轮流量计产品标记
|
|
|
说明
|
|
精度
|
.J
|
0.3级以上
|
|
类型代号
|
LL-
|
腰轮流量计
|
|
特别形式
|
G
|
管螺纹连接
|
|
Q
|
计量汽油类流量计
|
|
T2
|
高温带散热器流量计
|
|
材料标志
|
壳体
|
A
|
铸铁材质
|
|
E
|
铸钢材质
|
|
L
|
铝合金材质
|
|
转子
|
L
|
铝合金材质
|
|
Z
|
铸塑材质
|
|
B
|
不锈钢材质
|
|
公称通径(mm)
|
25........150
|
公称通径从25mm，..............150mm
|
|
特殊要求
|
Ⅰ
|
改型产品
|
|
Ⅱ
|
磁性密封机构
|
|
公称压力
|
.06
|
0.6MPa
|
|
.1
|
1.0MPa
|
|
.2
|
1.6MPa
|
|
.3
|
2.5MPa
|
|
.4
|
4.0MPa
|
|
计数器
|
A5
|
机械指针式计数器
|
|
A6、Z
|
回零计数器
|
|
M11
|
方形大字码计数器
|
|
M12
|
90°方形大字码
|
|
BELZ
|
电子数显计数器
|
|
S1
|
带机械式瞬时流量显示
|
|
发信器
|
GF-Ⅰ
|
12V三线制光电脉冲发信器
|
|
GF-Ⅱ
|
24V三线制光电脉冲发信器
|
|
MF
|
4-20mA模拟量输出发信器
|
■特别说明
特别说明主要针对特殊产品的一些标识，要求出现在产品编号后边以示区别。
例如产品编号：1108052LA 表示此流量计可以立式安装
例：LL-LL80Ⅱ.1/M1S1 GF-Ⅱ
LL-LL表示铸铝腰轮流量计，公称通径DN80，二次改型产品
公称压力1.0MPa，方形大字码计数器带瞬时流量显示，24V光电脉冲发信器
|
MI
|
NP
|
HG
|
SH
|
SM
|
AS
|
JS
|
LA
|
|
军工
|
核电
|
化工
|
石化
|
船用
|
美国标准
|
日本标准
|
立式安装
|
